Schemat instalacji rekuperacji krok po kroku

Szukasz konkretnego schematu, z którego odczytasz, co dokładnie kryje się w rysunku wentylacji z odzyskiem ciepła. Nie chcesz kolejnego ogólnikowego artykułu, tylko rzetelne wyjaśnienie, które połączysz z własnym projektem domu. Poniżej znajdziesz pełny opis instalacji rekuperacji od czerpni po anemostaty, konkretne liczby sprawności, realne koszty oraz pułapki, na które łapią się nawet doświadczeni wykonawcy.

• Jak działa instalacja rekuperacji schemat i fizyka odzysku ciepła
• Rodzaje rekuperatorów który typ sprawdzi się w Twoim domu
• Elementy schematu instalacji wentylacji z rekuperatorem
• Projekt i montaż rekuperacji najczęstsze błędy w schemacie
• Ile kosztuje rekuperacja w 2026 r. i kiedy się zwraca
• Eksploatacja, konserwacja i kiedy rekuperacja się nie opłaca

Jak działa instalacja rekuperacji schemat i fizyka odzysku ciepła

Rekuperacja to wentylacja mechaniczna z odzyskiem ciepła. Dwa strumienie powietrza zimne z zewnątrz i ciepłe, zużyte z wnętrza spotykają się w wymienniku, oddzielone przez ścianki o grubości ułamka milimetra. Ciepło przenika przez przegrodę dzięki różnicy temperatur, a same masy powietrza się nie mieszają. Sprawność takiego wymiennika waha się od 70% do 95%, w zależności od konstrukcji i różnicy temperatur.

W praktyce dom o powierzchni 150 m² traci przez wentylację grawitacyjną około 8 000 kWh ciepła rocznie. Rekuperator potrafi odzyskać 5 500-7 000 kWh z tej puli, co przy pompie ciepła i cenie 0,65 zł/kWh daje realną oszczędność rzędu 2 500 zł rocznie. W domu z kotłem gazowym różnica w rachunkach sięga 1 800 zł, bo gaz jest tańszy od energii elektrycznej.

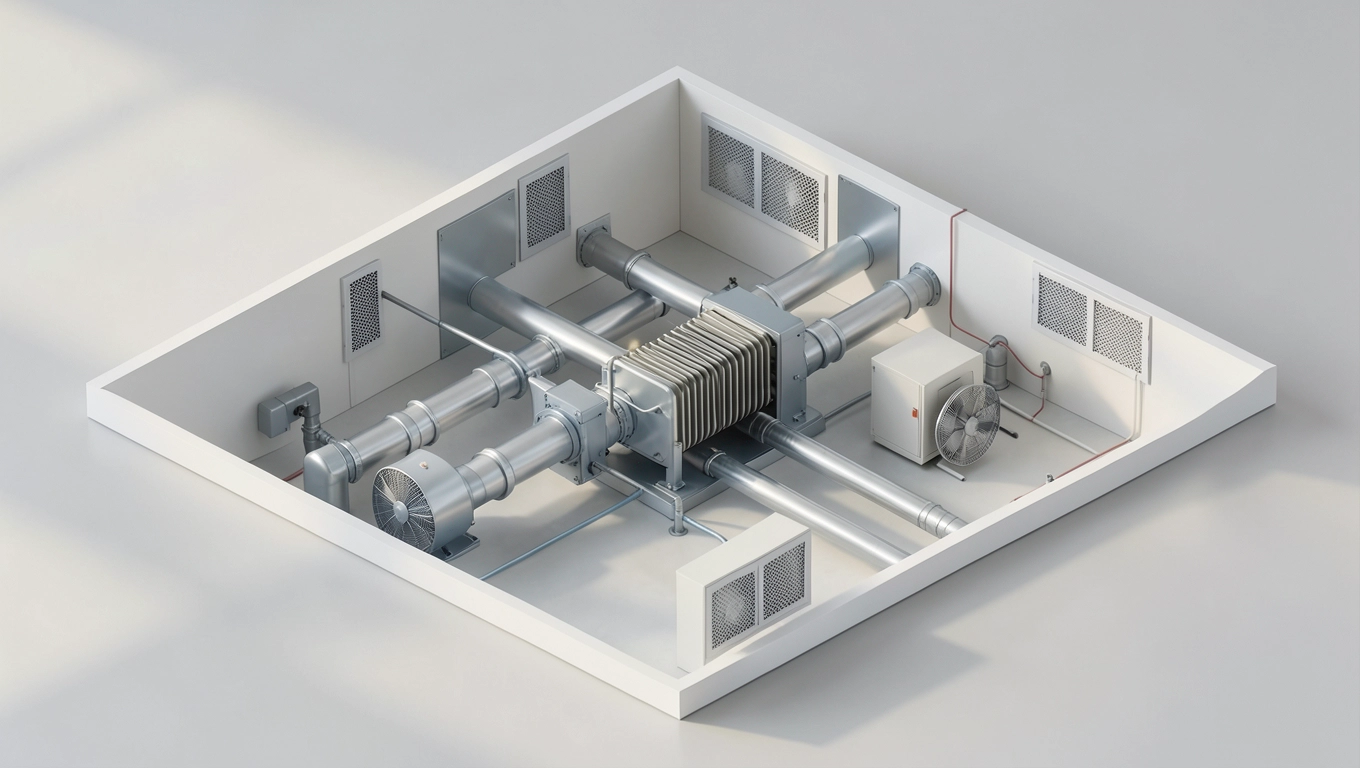

Schemat instalacji wygląda następująco: świeże powietrze zasysane jest przez czerpnię umieszczoną najczęściej na północnej ścianie, przechodzi przez filtr klasy G4 lub F7, trafia do rekuperatora, tam zostaje ogrzane ciepłem z wywiewu, a następnie rozprowadzone kanałami do anemostatów nawiewnych w salonach, sypialniach i gabinetach. Zużyte powietrze z łazienek, kuchni i garderoby zbierane jest przez anemostaty wywiewne, wraca do rekuperatora, oddaje ciepło i jest usuwane przez wyrzutnię na dachu lub ścianie szczytowej.

Kluczowy wymóg: nawiew musi bilansować się z wywiewem z dokładnością do 5%. Nierówny bilans np. zbyt mocny wyciąg bez kompensującego nawiewu prowadzi do podciśnienia, cofania się spalin z komina oraz zasysania zimnego powietrza przez nieszczelności okien. Norma PN-EN 16798-3 dopuszcza niewielkie nadciśnienie (do 3 Pa), ale już 10 Pa to realne ryzyko kondensacji w przegrodach.

Rodzaje rekuperatorów który typ sprawdzi się w Twoim domu

Rynek dzieli rekuperatory na cztery główne typy, różniące się konstrukcją wymiennika, sprawnością i ceną za metr kwadratowy obsługiwanej powierzchni. Warto je porównać w jednym zestawieniu.

W typowym domu jednorodzinnym o powierzchni 130-180 m² najczęściej spotkasz wymiennik krzyżowy lub przeciwprądowy. Krzyżowy jest tańszy o 4 000-6 000 zł i wystarcza w budynkach o zapotrzebowaniu na ciepło powyżej 70 kWh/m²·rok. Przeciwprądowy ma wyższą sprawność i radzi sobie lepiej zimą, gdy temperatura na zewnątrz spada poniżej -10°C w takich warunkach utrzymuje 85% sprawności, podczas gdy krzyżowy spada do 65%.

Wymiennik obrotowy stosuje się tam, gdzie potrzebny jest częściowy odzysk wilgoci rotacyjny bęben pokryty jest higroskopijnym materiałem, który pochłania parę wodną z wywiewu i oddaje ją do nawiewu. Sprawdza się w budynkach o niskiej wilgotności zimą, np. w domach z rekuperacją i ogrzewaniem podłogowym, gdzie powietrze bywa przesuszone. W domach z drewnianą stolarką i naturalnymi materiałami odzysk wilgoci wraca do łask, bo przeciwdziała pękaniu podłóg.

Wymiennik glikolowy, nazywany też rurką ciepła, to rozwiązanie dla obiektów 300+ m². Pomiędzy nawiewem a wywiewem biegnie pętla wypełniona glikolem propylenowym, która transportuje ciepło na odległość kilkudziesięciu metrów. Pozwala rozdzielić centrale na dwie strefy, co obniża koszty kanałów. Minus: glikol zamarza przy -30°C, więc w najzimniejszych regionach Polski wymaga dodatkowej izolacji i wymiennika pośredniego.

Kiedy typ krzyżowy się nie sprawdzi? W domach pasywnych o zapotrzebowaniu poniżej 15 kWh/m²·rok sprawność 70% to za mało wymiennik przeciwprądowy da o 20% niższe zużycie energii i zwróci się w 2-3 lata dłuższego użytkowania. W domach z basenem krytym wymiennik krzyżowy nie poradzi sobie z wilgocią konieczny jest obrotowy lub dedykowany entalpijny.

Elementy schematu instalacji wentylacji z rekuperatorem

Schemat instalacji wentylacji z rekuperatorem obejmuje dziesięć stałych elementów i trzy opcjonalne, które montuje się w zależności od potrzeb budynku. Każdy z nich pełni konkretną funkcję w łańcuchu transportu powietrza.

Czerpnia to kratka z siatką przeciw owadom i daszkiem przeciwdeszczowym, montowana 50 cm nad gruntem na ścianie północnej lub wschodniej. Jej zadaniem jest pobranie powietrza z dala od kominów, wyrzutni ściekowych i parkingów. Minimalna odległość od wyrzutni to 8 m, optymalna 10-12 m, bo inaczej zużyte powietrze wraca do nawiewu.

Filtr wstępny (G4) zatrzymuje pyłki, kurz i owady, filtr wtórny (F7 lub F9) wyłapuje pyły zawieszone PM2.5 i PM10, kluczowe w strefach miejskich. W domach w pobliżu ruchliwych dróg filtr F7 redukuje stężenie sadzy o 60-80%, ale wymaga wymiany co 3 miesiące zamiast co 6.

Rekuperator to serce instalacji obudowa z izolacją, wentylatory promieniowe lub diagonalne, wymiennik, automatyka sterująca bypassem i wentylatorami. Wydajność mierzy się w m³/h przy danym oporze typowy dom 150 m² potrzebuje 300-350 m³/h przy 100 Pa. Sprawność nominalna 92% spada do 78% przy oporach 150 Pa, dlatego dobór kanałów ma realne znaczenie.

Kanały wentylacyjne to najczęściej rury stalowe ocynkowane fi 160 mm lub elastyczne przewody aluminiowe fi 200 mm. Sztywne kanały mają niższe opory, elastyczne łatwiej prowadzi się w stropie podwieszanym. Prędkość powietrza w kanale głównym nie powinna przekraczać 3 m/s, w odgałęzieniach 2 m/s wyższa prędkość generuje szum powyżej 35 dB, co słyszy się w sypialni.

Anemostaty nawiewne montuje się w sufitach salonów, sypialni i pokojów dziecięcych. Średnica 125 mm wystarcza do podania 30-45 m³/h. Regulacja odbywa się przez obrót dysku centralnego zbyt mocny nawiew przy oknie powoduje dyskomfort, zbyt słaby w głębi pokoju tworzy martwe strefy.

Anemostaty wywiewne w łazienkach, kuchni i WC mają większy przekrój (fi 150 mm) i wyższą wydajność (50-90 m³/h). Kuchnia wymaga wyciągu 70-90 m³/h, by skutecznie usuwać opary z kuchenki. Łazienka z prysznicem potrzebuje minimum 50 m³/h, by wilgotność nie osiadała na lustrach i płytkach.

Wyrzutnia to kratka na dachu lub ścianie szczytowej, z daszkiem i siatką, montowana minimum 1 m powyżej poziomu czerpni. W domach z wentylacją mechaniczną wyrzutnia na dachu skuteczniej wykorzystuje efekt kominowy niż ścienna, ale wymaga komina wentylacyjnego prowadzonego przez poddasze.

Elementy opcjonalne rozszerzają schemat instalacji:

• Gruntowy wymiennik ciepła (GWC) rura PE fi 200 mm zakopana 1,5-2 m pod ziemią na długości 25-40 m. Zimą podgrzewa powietrze z -10°C do +2°C, latem schładza z +30°C do +18°C. Zwraca się w 4-5 lat, ale wymaga odpływu kondensatu i odpowietrzenia.
• Nagrzewnica/chłodnica wtórna współpracuje z pompą ciepła lub klimatyzacją. Nagrzewa powietrze nawiewane w ekstremalne mrozy, chłodzi latem. Przydatna w domach z rekuperacją w systemie aktywnym, gdzie wymiennik ciepła pracuje cały rok.
• Bypass letni przepustnica, która w sezonie letnim omija wymiennik, dzięki czemu chłodne powietrze nocne trafia bezpośrednio do wnętrza bez mieszania z ciepłem wywiewu. Bez bypassu rekuperator grzeje powietrze, gdy temperatura na zewnątrz spada poniżej 14°C, a w domu jest 22°C efekt odwrotny do zamierzonego.

Projekt i montaż rekuperacji najczęstsze błędy w schemacie

Pięć najczęstszych błędów montażowych decyduje o tym, czy rekuperacja działa cicho i efektywnie, czy też generuje hałas, przeciągi i rachunki wyższe niż zakładano. Każdy z nich wynika z pominięcia konkretnego wymiaru w projekcie.

Błąd 1: zbyt bliska odległość czerpni i wyrzutni. Gdy oba elementy dzieli mniej niż 8 m, zużyte powietrze wraca do nawiewu w domu czuć zapach z kuchni, łazienki, a sprawność rekuperatora spada o 30%, bo do wymiennika trafia powietrze częściowo zanieczyszczone. Rozwiązanie: czerpnia na ścianie północnej, wyrzutnia na dachu lub ścianie południowej, odległość mierzona po obrysie budynku.

Błąd 2: brak izolacji kanałów w strefach zimnych. Kanały prowadzone przez strych, garaż lub piwnicę bez izolacji termicznej tracą 2-3°C na każde 10 m bieżące. Przy różnicy 25°C (zima) i długości 30 m nawiewane powietrze wchodzi do rekuperatora o 7-8°C chłodniejsze niż powinno, sprawność spada z 92% do 78%. Izolacja kanałów z wełny mineralnej 30 mm (λ=0,035 W/m·K) eliminuje ten problem.

Błąd 3: niezrównoważony bilans powietrza. Wywiew o 10% silniejszy od nawiewu generuje podciśnienie 8-12 Pa, co wciąga zimne powietrze przez nieszczelności okien, a w skrajnych przypadkach cofa spaliny z komina gazowego. Rozwiązanie: regulacja anemostatów na etapie rozruchu przy pomocy anemometru, kontrola przepływu w każdym pomieszczeniu z dokładnością do 5%.

Błąd 4: ciche kanały w sypialni. Prędkość powietrza w kanałe nad sypialnią przekraczająca 2,5 m/s generuje szum 38-42 dB, co utrudnia zasypianie. Redukcja prędkości wymaga większego przekroju kanału (fi 200 mm zamiast fi 160 mm) lub dłuższych prostych odcinków przed anemostatem. Skuteczna długość tłumika akustycznego: minimum 1,2 m dla poziomu hałasu poniżej 25 dB w pomieszczeniu.

Błąd 5: brak dostępu do filtrów i wymiennika. Filtry montowane w stropie podwieszanym bez rewizji oznaczają, że właściciel nie wymienia ich co 3-6 miesięcy. Po roku filtr zatykany jest kurzem, spada wydajność wentylatora, rośnie zużycie prądu. Rozwiązanie: rewizja przy każdym filtrze, łatwy dostęp bez demontażu sufitu.

Projekt instalacji wentylacji z rekuperatorem powinien spełniać normę PN-EN 16798-3 dotyczącą jakości powietrza wewnętrznego oraz PN-EN 13141 dotyczącą badań urządzeń do wentylacji mieszkań. Izolacja akustyczna między mieszkaniami w budynkach wielorodzinnych wymaga dodatkowej warstwy wełny mineralnej 50 mm na kanałach przechodzących przez stropy. Pominięcie tych wymagań skutkuje reklamacjami przy odbiorze budynku.

Ile kosztuje rekuperacja w 2026 r. i kiedy się zwraca

Koszt instalacji rekuperacji w domu jednorodzinnym o powierzchni 140-180 m² waha się od 18 000 do 38 000 zł brutto w 2026 r. Składa się na niego urządzenie (8 000-18 000 zł), kanały i kształtki (4 000-8 000 zł), anemostaty i regulatory (1 500-3 000 zł), robocizna (4 000-8 000 zł) oraz projekt i rozruch (1 500-3 000 zł).

Program „Czyste Powietrze" w 2026 r. oferuje dofinansowanie do 12 000 zł na instalację wentylacji mechanicznej z odzyskiem ciepła w domach istniejących. Intensywność dotacji zależy od dochodu wariant podstawowy pokrywa do 40% kosztów kwalifikowanych, wariant podwyższony do 70%, a wariant najwyższy do 100% dla osób o najniższych dochodach. Wniosek składa się razem z wnioskiem o termomodernizację.

Zwrot inwestycji zależy od źródła ciepła. W domu z pompą ciepła oszczędność sięga 2 500 zł rocznie, więc koszt 28 000 zł zwraca się w 11 lat. W domu z kotłem gazowym oszczędność wynosi 1 800 zł rocznie, więc zwrot następuje po 15 latach. W domu z ogrzewaniem elektrycznym oszczędność rośnie do 3 500 zł rocznie zwrot w 8 lat. W domach pasywnych, gdzie rekuperacja jest obowiązkowa, nie liczy się zwrotu, lecz spełnienie wymagań WT 2021.

Koszty eksploatacji ograniczają się do wymiany filtrów (60-120 zł rocznie), przeglądu technicznego (250-400 zł co 2 lata) i energii elektrycznej zasilającej wentylatory. Centrala o wydajności 350 m³/h pobiera 30-80 W, co przy pracy ciągłej daje 260-700 kWh rocznie (170-460 zł). Sumarycznie roczne utrzymanie rekuperacji to 500-800 zł, a oszczędność na ogrzewaniu 2-3,5 tys. zł bilans wyraźnie dodatni.

Decyzję o montażu rekuperacji warto podjąć na etapie projektu domu, a nie po zakończeniu budowy. W domu z gotową instalacją kanały prowadzi się w stropie podwieszanym, co obniża wysokość pomieszczeń o 15-25 cm. W domu zaprojektowanym od początku pod rekuperację kanały ukrywa się w podłodze, ściankach instalacyjnych lub w przestrzeni międzystropowej bez utraty kubatury.

Eksploatacja, konserwacja i kiedy rekuperacja się nie opłaca

Rekuperacja wymaga regularnej konserwacji, ale jej zakres jest znacznie mniejszy niż w klimatyzacji czy systemie solarnym. Wystarczy trzymać się czterech zasad, by urządzenie pracowało bezawaryjnie 15-20 lat.

Filtry powietrza wymienia się co 3 miesiące w sezonie grzewczym i co 6 miesięcy latem, gdy okna częściej otwarte. Filtry G4 i F7 różnią się ceną (od 25 do 80 zł za komplet), ale ich rola w ochronie wymiennika jest kluczowa zatkany filtr zwiększa opory, wentylator pracuje na wyższych obrotach, a sprawność spada o 5-10 punktów procentowych.

Wymiennik ciepła czyści się co 2 lata zimną wodą z delikatnym detergentem przez zanurzenie lub natrysk. Wymiennik krzyżowy można wyjąć po odkręceniu 4 śrub, przeciwprądowy wymaga demontażu kilku elementów. Czyszczenie przywraca sprawność do poziomu fabrycznego po 4 latach pracy bez czyszczenia sprawność spada z 92% do 75% z powodu osadów mineralnych i biologicznych.

Bypass letni kontroluje się przed sezonem przepustnica powinna otwierać się automatycznie, gdy temperatura zewnętrzna spada poniżej ustawionej wartości (domyślnie 14°C). Ręczne ustawienie w skali miesiąca eliminuje ryzyko przegrzania domu latem. Wymiana siłownika bypassu kosztuje 150-300 zł, robocizna 200 zł.

Kiedy rekuperacja się nie opłaca? W domach o zapotrzebowaniu na ciepło powyżej 120 kWh/m²·rok (stare budownictwo bez termomodernizacji) koszt instalacji przekracza potencjalne oszczędności. W takich przypadkach pierwszym krokiem jest ocieplenie ścian i wymiana okien, a dopiero potem montaż wentylacji mechanicznej. W domach z naturalną wentylacją grawitacyjną działającą poprawnie (10-15% strat ciepła przez komin) inwestycja w rekuperację nie ma uzasadnienia ekonomicznego, choć poprawia jakość powietrza.

Sprawność odzysku ciepła zależy od przepływu powietrza. Przy 30% wydajności nominalnej sprawność spada do 50-60%, bo wymiennik pracuje w trybie nierównowagi termicznej. Dlatego centrale z regulacją obrotów dostosowaną do potrzeb (czujniki CO₂, wilgotności) lepiej chronią energię niż centrale z jednym biegiem. Typowa rodzina zużywa 60% nominalnego przepływu w dzień i 80% wieczorem, co obniża koszty pracy o 30%.

Rekuperacja w domu jednorodzinnym to inwestycja, która łączy komfort termiczny, zdrowie i oszczędność energii. Schemat instalacji, prawidłowy dobór wymiennika oraz unikanie pięciu najczęstszych błędów montażowych decydują o tym, czy system odzysku ciepła pracuje cicho, efektywnie i bezawaryjnie przez dwie dekady. Sprawdź, czy Twój projekt wentylacji spełnia normę PN-EN 16798, dobierz wymiennik do kubatury budynku i źródła ciepła, a rachunek za ogrzewanie spadnie o 30-40% w ciągu pierwszego sezonu grzewczego.
